アルミニウム金属鋳造: プロセス、合金、およびベスト プラクティス

アルミニウム金属鋳造が実際に提供するもの

アルミ鋳物 自動車、航空宇宙、家庭用電化製品、産業機器にわたる軽量構造コンポーネントの主要な選択肢ですが、それには十分な理由があります。アルミニウム合金の密度はおよそ 2.7g/cm3 は鋼の約 3 分の 1 ですが、A380 や A356 などの高性能鋳造合金は、熱処理に応じて 160 MPa ～ 330 MPa の引張強さを達成します。この強度重量比と、優れた耐食性、高い熱伝導率 (約 96 ～ 160 W/m・K)、および複雑な金型形状を充填する能力を組み合わせると、アルミニウム金属鋳造は、ほとんどの中量産から大量生産のシナリオにおいて、原材料の金属から最終部品までの最もコスト効率の高い経路となります。

製造オプションを評価している人にとっての直接の結論は、部品の重量が必要以上に重く、腐食環境または熱の要求が厳しい環境で動作し、年間約 500 個を超える量で生産する必要がある場合、部品あたりの総コストに基づいて、アルミニウム鋳造が鉄鋼加工、プラスチック射出成形、および亜鉛ダイカストよりもほぼ確実に優れているということです。この記事の残りの部分では、プロセス、合金、公差、欠陥管理に関する具体的なデータを使用して、その理由を正確に説明します。

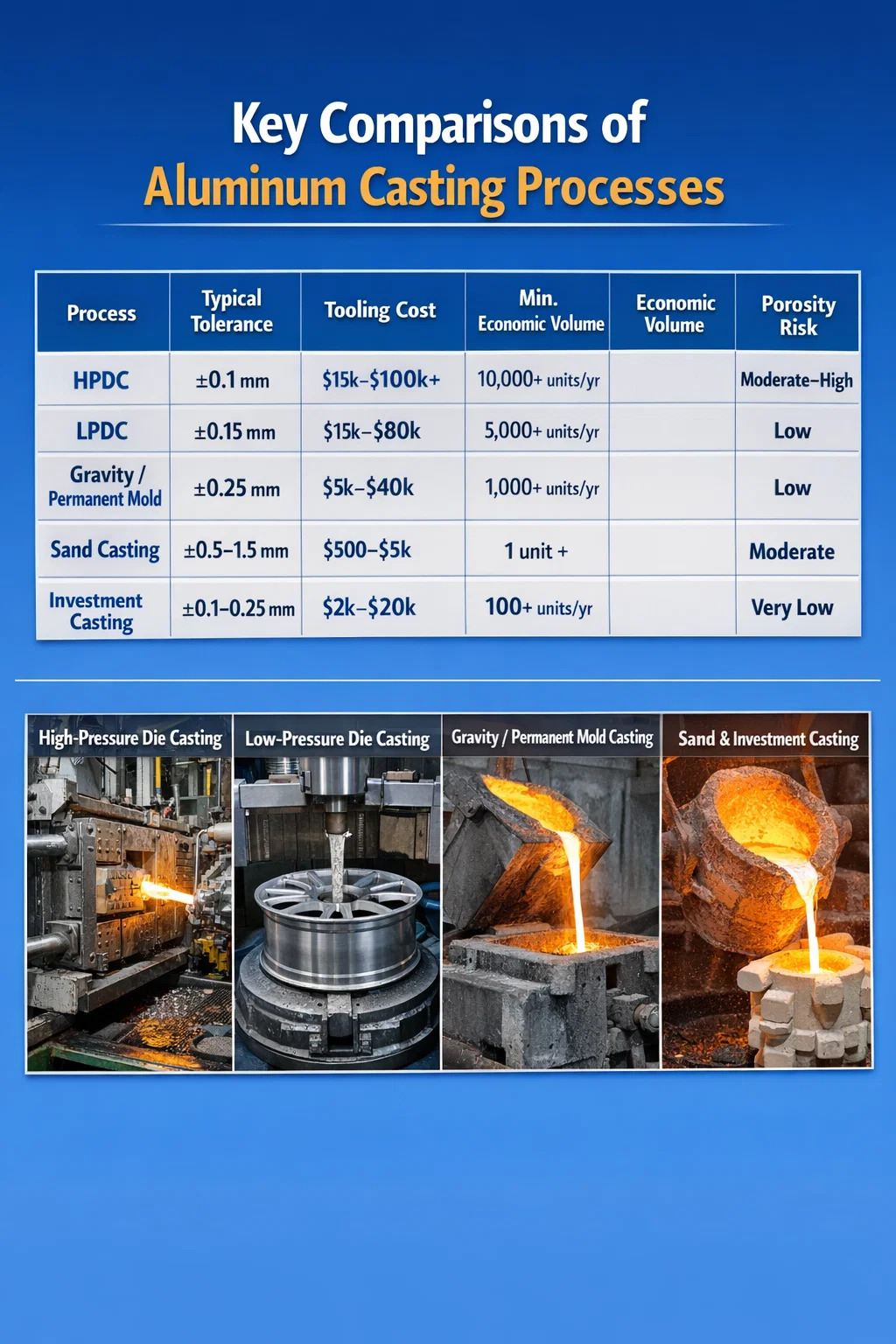

コアアルミニウム鋳造プロセスとそれぞれの使用時期

すべてのアルミニウム鋳造方法が互換性があるわけではありません。各プロセスには、個別のコストプロファイル、工具のリードタイム、寸法能力、および表面仕上げの範囲があります。間違ったプロセスを選択すると、部品あたりのコストが 30 ～ 60% 増加したり、寸法公差が許容範囲を超えたりする可能性があります。

高圧ダイカスト (HPDC)

HPDC は、10 MPa ～ 175 MPa の圧力で、溶融アルミニウムを硬化鋼のダイに押し込みます。サイクルタイムは 1 ショットあたり 30 ～ 90 秒という速さで実行されるため、10,000 個を超える部品の場合に推奨されるプロセスです。小さな形状の寸法公差 ±0.1mm は通常達成可能です。壁厚は 1.0 ～ 1.5 mm まで可能です。主な制限は気孔率です。急速充填中に閉じ込められたガスにより微細な空隙が生じ、これにより耐圧性が損なわれ、疲労寿命が短縮されます。真空支援 HPDC はこの問題に大幅に対処し、適切に制御された操作で気孔率レベルを 0.5 体積％未満に抑えます。ツーリングのコストは、単純な単一キャビティのダイの場合は 15,000 ドルから、複雑なマルチキャビティのツーリングの場合は 100,000 ドル以上に及びます。つまり、HPDC は大量生産でのみ経済的に意味を持ちます。

低圧ダイカスト (LPDC)

LPDC は、0.02 ～ 0.1 MPa の空気圧を使用して溶融金属をダイ内に押し上げ、よりゆっくりと制御された充填を実現します。制御された凝固により、HPDC と比較して、より高密度で気孔率の低い鋳物が生成されます。このため、自動車ホイール メーカーは LPDC に大きく依存しています。LPDC で製造されたアルミニウム ホイールは、同等の HPDC ホイールと比較して 15 ～ 25% の疲労寿命の向上を達成できます。サイクル時間は通常 3 ～ 8 分と長く、工具コストは HPDC に匹敵するため、LPDC は大量生産の汎用コンポーネントではなく、構造的に重要な部品の中量生産に適しています。

重力（永久鋳型）鋳造

重力鋳造では、圧力を加えずに再利用可能なスチール製の型を使用します。金属は重力のみによって流入し、良好な表面仕上げ (通常 Ra 3.2 ～ 6.3 μm)、低気孔率、および熱処理に適した機械的特性を備えた鋳物が生成されます。重力鋳造で製造された A356-T6 部品は、通常、6 ～ 10% の伸びで 200 ～ 220 MPa の降伏強度を達成し、エンジン ブラケット、サスペンション コンポーネント、油圧マニホールドなどの安全性が重要な用途に適しています。工具のコストは中程度で、通常は 5,000 ～ 40,000 ドルで、経済的な生産量の基準は年間約 1,000 部品から始まります。

砂型鋳造

砂型鋳造は依然として最も柔軟なアルミニウム金属鋳造プロセスです。パターン ツールのコストはわずか 500 ～ 5,000 ドルで、注文から最初の鋳造までのリードタイムは 2 週間未満であることが多く、サイズ制限は事実上ありません。砂型アルミニウム部品の範囲は 50 グラムのブラケットから数トンのポンプ ハウジングまで多岐にわたります。ダイカストよりも寸法公差が広く（±0.5 ～ 1.5 mm が一般的）、表面仕上げが粗く（Ra 12.5 ～ 25 μm）、サイクル時間がはるかに長くなりますが、プロトタイプ、少量部品、大型構造鋳造の場合、多くの場合、砂型鋳造が唯一の実用的な選択肢となります。生砂、樹脂結合砂、ロストフォームの各バリエーションには、精度とコストの点で異なるトレードオフがあります。

インベストメント鋳造

アルミニウムのインベストメント鋳造（ロストワックス鋳造）は、あらゆる鋳造プロセスの中で最高の表面仕上げと最も厳しい公差を実現します。Ra 1.6 ～ 3.2 μm および公差 ±0.1 ～ 0.25 mm が標準です。複雑な内部形状、アンダーカット、および最小 1.5 mm の薄壁はコアなしで実現可能です。このプロセスは、大量生産の HPDC に比べて部品あたりのコストが高くなりますが、機械加工コストが法外にかかる航空宇宙用継手、インペラ、医療機器ハウジングの場合、インベストメント鋳造により総製造コストが大幅に削減されます。

鋳造に適したアルミニウム合金の選択

合金の選択は、おそらくアルミニウム鋳造設計において最も重要な決定です。間違った合金を使用すると、脆性、流し込み時の流動性の低下、過剰な収縮気孔率、または不十分な耐食性が生じる可能性がありますが、いずれもプロセスの最適化だけでは解決できません。アルミニウム鋳造合金ファミリーは、主要な合金元素としてシリコン (Si) が大半を占めています。これは、シリコンが流動性を劇的に改善し、凝固収縮を低減するためです。

A380: HPDC の主力製品

A380 (Al-Si8.5-Cu3.5) は世界で最も広く使用されているダイカスト合金で、北米の全アルミニウム HPDC 生産量の推定 50 ～ 60% を占めています。シリコン含有量が高い (7.5 ～ 9.5%) ため、優れた流動性が得られ、薄壁や複雑な形状が可能になります。銅の添加 (3 ～ 4%) により、鋳放しの引張強度が約 10% に向上します。 324MPa 硬度は約80HBです。その代償として、延性が低下し (伸びが 3% 未満)、溶接性が制限されます。 A380 は銅含有量により焼入れ中に応力亀裂が発生しやすいため、T5 または T6 熱処理を必要とする用途には適していません。

A356 および A357: 熱処理可能な構造合金

A356 (Al-Si7-Mg0.3) および高マグネシウム A357 (Al-Si7-Mg0.6) は、構造性能が重要となる重力および LPDC 用途の主要合金です。 T6 焼戻し (540°C で 8 ～ 12 時間の溶体化熱処理、焼入れ、155°C で 3 ～ 5 時間の時効) では、A356-T6 は次の降伏強度を実現します。 207MPa 、極限引張強さは 262 MPa、伸びは 6 ～ 10% です。 A357-T6 は降伏強度を約 290 MPa に押し上げます。どちらの合金も溶接やろう付けによく反応するため、組み立てに適しています。鋳造工場では、マグネシウム含有量を正確に制御する必要があります。溶解中に 0.05% の Mg が損失すると、機械的特性が著しく低下します。

319 アロイ: 多用途の中間オプション

319 (Al-Si6-Cu3.5) は、適度な強度と良好な加工性の組み合わせが必要なエンジン ブロック、シリンダー ヘッド、インテーク マニホールドに広く使用されています。 T5およびT6処理を受け入れます。鋳放しの引張強さは約 185 MPa です。 T6処理により約250MPaまで上昇します。この合金の銅含有量により、A356 よりもわずかに優れた高温安定性が得られます。これは、周囲温度と 200 ～ 250 °C の動作温度の間を繰り返すエンジン部品に適しています。

535 および 512: 海洋および腐食が重要な用途

船舶用ハードウェア、食品加工装置、化学薬品取り扱い部品など、耐食性が主な設計要因である場合、535 (Al-Mg6.2) や 512 (Al-Mg4-Si1.8) などのマグネシウム主体の合金は、シリコン主体の合金よりも優れた性能を発揮します。表面処理をしなくても海水や塩水噴霧に対して優れた耐性を示し、良好な延性（伸び率 8 ～ 13%）を備えています。デメリットとしては、シリコン合金に比べて流動性が低いため、壁の薄さと幾何学的複雑さが制限されます。 535 を鋳造する鋳造工場では、マグネシウムの酸化を防ぐために炉の取り扱いに注意する必要があります。

鋳造欠陥の理解と制御

アルミニウム鋳造の欠陥は、部品の廃棄、保証による返品、現場での故障の主な原因です。各欠陥タイプの根本原因を理解することは、一般的な品質チェックリストよりもはるかに役立ちます。各欠陥には異なる修正があり、多くの場合、系統的に分離する必要がある複数の考えられる原因があるためです。

気孔率: ガスと収縮

気孔はアルミニウム金属鋳造における最も一般的な欠陥であり、異なる介入を必要とする 2 つの異なるタイプがあります。 ガス気孔率 溶融アルミニウムに溶解した水素から発生します。液体アルミニウムは、その融点で最大 0.69 mL/100g の水素を溶解できます。固体アルミニウムは約 0.036 mL/100g しか保持しません。凝固中に、この溶存水素は球状の細孔として沈殿します。解決策は脱気です。回転インペラを窒素またはアルゴンで 8 ～ 15 分間脱気すると、水素含有量が構造部品の業界標準である 0.10 mL/100g 未満に減少します。減圧試験 (RPT) またはアルキメデス法による密度測定により、注入前に溶湯の品質を確認します。

収縮気孔率 凝固金属が収縮するときに形成され（アルミニウムは凝固中に体積で約 3.5 ～ 8.5% 収縮します）、液体金属はそれを補うために流れ込むことができません。これは、厚い部分またはホットスポットに不規則な分岐空隙として現れます。解決策は、ゲートとライザの再設計です。適切なライザの体積、最重量セクション上のライザの正しい配置、およびライザに向かう指向性凝固を促進するための孤立した厚い領域の冷却です。 MAGMASOFT や ProCAST などのシミュレーション ソフトウェアは、工具を切断する前に収縮気孔率を予測できるため、工具のやり直しコストを大幅に節約できます。

コールドシャットとミスラン

コールドシャットは、溶融金属の 2 つの流れが合流するものの、完全には融合せず、目に見える継ぎ目や弱い面が残る場合に発生します。ミスランは、金型に完全に充填される前に金属が固化すると発生します。どちらの欠陥も、不十分な金属温度、不十分な金型温度、または遅すぎる充填速度によって発生します。 HPDC の場合、薄い部分でのコールド シャットを防ぐために、第 2 段階 (ダイ充填) のショット速度は通常 30 ～ 60 m/s に達する必要があります。アルミダイカストの金型温度は 150 ～ 250°C に維持されます。 150°C 未満に下げると、2 mm より薄い壁にコールド シャット欠陥が確実に発生します。

酸化物介在物

アルミニウムは、空気にさらされるとほぼ瞬時に固体の酸化皮膜を形成します。乱流注入により、この酸化膜がバイフィルム介在物として鋳物に折り畳まれます。これは、疲労寿命と伸びを大幅に低下させる、薄い二重層の酸化物シートです。ジョン キャンベルのバイフィルム理論は鋳造現場の実践を変革しました。重要なのは、表面を折り曲げる乱流を発生させずに金型を充填することです。底部充填ゲートシステム、低減されたスプルー高さ、セラミックフォームフィルター、およびゆっくりと制御された注入速度はすべて、バイフィルム含有量を削減します。ゲートの再設計のみによってバイフィルム含有量が減少した部品では、疲労寿命が 2 ～ 5 倍向上したことが記録されています。

ホットティアリング

熱間引裂（熱間割れ）は、鋳造品の収縮が制限され、引張応力が部分的に凝固した金属の強度を超えると、半凝固状態で発生します。これは通常、急激な断面変化、鋭い内部コーナー、および金型が自由な収縮を妨げる領域で発生します。設計の修正には、フィレット半径を最小 3 mm に増やすこと、接合部での断面厚さの比率が 3:1 を超えることを回避すること、適切な折りたたみ性を備えた金型や、取り出し中に鋳物と一緒に移動する金型断面を設計することが含まれます。

部品の品質を決定する金型設計の原則

金型または金型は、アルミニウム鋳造の品質が主に決定される場所です。生産中の現場ではなく、金属を切断する前の設計およびシミュレーションの段階で決定されます。経験豊富な鋳造エンジニアは、最初の試験注入前に欠陥カテゴリの大部分を防止する一連の確立された原則に従っています。

• パーティング ラインの配置: 金型の複雑さを最小限に抑え、均一な抜き勾配を可能にするために、パーティング ラインは部品の最も広い断面にある必要があります。化粧面から遠ざけると、目に見える部分のフラッシュが避けられます。
• 抜き勾配角度: 外部表面には少なくとも 1 ～ 2° の抜き勾配が必要です。内面（コア）には 2 ～ 3° 以上が必要です。不十分な抜き勾配を除去することは、突き出し時の金型の損傷や鋳造歪みの最も一般的な原因の 1 つです。
• ゲートシステム設計: ゲートは最も厚い断面に配置し、金型を下から上に徐々に充填するように配置する必要があります。一般に、複数の薄いゲートは、局所的な熱集中を軽減し、充填の均一性を向上させるため、1 つの大きなゲートよりも好まれます。
• オーバーフローウェルと通気: HPDC では、充填経路の終端にあるオーバーフロー ウェルに、冷却された金属、酸化物、閉じ込められた空気が収集され、これらが存在しない場合には介在物となる可能性があります。パーティング ラインにある深さ 0.05 ～ 0.15 mm の通気口により、空気がバリを発生させずに逃げることができます。
• 冷却チャネルのレイアウト: 均一なダイ冷却により、収縮気孔やダイはんだ付けの原因となる局所的なホットスポットが防止されます。コンフォーマル冷却チャネルは、EDM および積層造形ダイインサートで加工可能になり、従来のドリル加工されたチャネルと比較してサイクル時間を 15 ～ 30% 短縮できます。
• エジェクターピンの配置: 部品全体に均一に力を加えるには、エジェクタ ピンを配置する必要があります。ピンの一端に集中していると、特に薄肉の鋳物では歪みが生じます。ピンのマークは、見た目や機能以外の領域に配置する必要があります。

アルミニウム鋳物の熱処理：いつ、どのように行うか

熱処理によりアルミニウム鋳物の機械的特性を大幅に向上させることができますが、これは合金が熱処理可能であり、鋳物の気孔率が十分に低く、焼入れによってブリスターが形成されない場合に限られます。標準レベルのガス気孔率を持つ HPDC 鋳物は、500 ～ 540°C での溶体化熱処理均熱中に閉じ込められたガスが膨張し、表面ブリスターを形成するため、従来の T6 処理はできません。これが、HPDC が一般に鋳放し状態または T5 (溶体化処理なしで人工時効のみ) 状態で使用される 1 つの理由です。

重力鋳造および砂型鋳造の T6 処理

A356 および A357 重力鋳造の場合、T6 サイクルは 535 ～ 545°C で 8 ～ 12 時間の溶体化熱処理から始まり、その間にシリコン粒子が球状化し、Mg₂Si がマトリックスに溶解します。その後、鋳物は冷水ではなく熱水 (60 ～ 80°C) で急冷され、過飽和を達成しながら残留応力が軽減されます。続いて、150 ～ 160°C で 3 ～ 5 時間、人工老化を行います。各ステップは重要です。溶体化処理中の浸漬が不十分な場合、Mg₂Si が溶解せずに残り、達成可能な強度が 10 ～ 15% 低下します。過時効は析出物が粗大化するため、強度と硬度が低下します。

ダイカストのT5処理

T5 処理 (事前の溶体化処理を行わない人工時効処理) は、金型の急速冷却によってある程度の過飽和が保持される合金で製造された HPDC 鋳造品に適用できます。 A380 および類似の合金の場合、155 ～ 165°C で 4 ～ 6 時間の T5 時効処理により、硬度が 10 ～ 20% 増加し、寸法安定性が向上します。 T6 のような特性の改善は得られませんが、多孔性に関連するブリスターの問題は回避されます。ダイカスト形状で完全な T6 特性を必要とする用途の場合は、真空ダイカストまたはスクイズ鋳造 (溶体化処理と互換性のある低気孔率鋳物を製造する) が代替手段となります。

寸法安定性と応力緩和

精密加工を目的として熱処理されていない鋳物は、230 ～ 260°C で 2 ～ 4 時間、応力除去焼きなましを受ける必要があります。固化および突出による残留応力により、薄肉フィーチャの加工中または加工後に 0.1 ～ 0.5 mm の寸法変化が生じる可能性があります。これは、穴位置の公差が厳しいハウジングおよびバルブ本体の鋳物に特に関係します。

アルミニウム鋳物の機械加工: 速度、送り、工具の選択

アルミニウムはすべての鋳造材料の中で最も機械加工しやすいものの 1 つですが、鋳造合金にはシリコンやその他の硬質粒子が存在するため、工具の選択や切削パラメータが鍛造アルミニウムに使用されるものとは異なります。これを正しく行うと、次善の選択と比較して工具寿命が 3 ～ 10 倍短縮されます。

高シリコン合金 (16 ～ 18% の Si を含む A380、A390) は、低シリコン合金よりも研磨性が大幅に高くなります。多結晶ダイヤモンド (PCD) 工具は、これらの合金の大量加工に標準的な選択肢であり、同等の用途における超硬の 1 エッジあたり 2,000 ～ 10,000 部品と比較して、工具寿命は 1 エッジあたり 50,000 ～ 200,000 部品です。少量以下の砥粒合金 (A356、319) の場合、コーティングされていない、または TiN コーティングされた超硬合金がコスト効率に優れています。

• 切断速度: 超硬の場合は 300 ～ 1,500 m/min、亜共晶合金上の PCD の場合は 1,000 ～ 4,000 m/min。
• 送り速度: フライス加工の場合は 0.1 ～ 0.4 mm/刃。旋削の場合は 0.1 ～ 0.5 mm/rev。
• 工具形状: すくい角が大きい（12 ～ 20°）と切削抵抗が軽減され、刃先の構成が防止されます。研磨されたフルートはアルミニウムの付着を軽減します。
• クーラント: フラッドクーラントまたは最小量潤滑 (MQL) により、精密ボアの熱膨張誤差を防ぎます。乾式加工は荒加工は可能ですが、厳しい公差の仕上げ加工はできません。

鋳造アルミニウムの穴あけとタッピングでは、深い穴の切りくずを除去するペックサイクルに注意する必要があります。アルミニウムは、乾燥状態ではタップねじでかじりやすい傾向があり、工具の破損や部品の廃棄の一般的な原因となります。ねじ山形成タップ (切削タップではなく) は、切りくずのない強力なねじ山を生成し、アルミニウム鋳造の止まりタップ穴の業界標準です。

アルミニウム鋳造部品の表面仕上げオプション

鋳造アルミニウム表面は、多くの場合、非化粧品の内部コンポーネントには適していますが、多くの用途では、改善された腐食保護、硬度、または外観が必要です。アルミニウム鋳物の表面仕上げオプションの範囲は、他のほとんどの鋳物よりも広範囲です。

陽極酸化処理

タイプ II (標準) 陽極酸化では、5 ～ 25 μm の酸化アルミニウム層が生成され、耐食性が向上し、幅広い色範囲で染色できます。タイプ III (硬質陽極酸化) は、表面硬度が 400 ～ 600 HV までの 25 ～ 75 μm の層を生成し、摩耗面に適しています。鋳造アルミニウムの制限は、HPDC 合金中のシリコン含有量が高い (Si が約 9% の A380) と、低シリコン合金よりも暗く不均一な陽極酸化表面が生成されることです。 A356 および 6061 鍛造合金は陽極酸化処理されており、より明るく均一な仕上がりになっています。表面陽極酸化の品質が要件である場合、合金の選択は設計プロセスの最初からこれを考慮する必要があります。

クロメート化成皮膜（アロジン・イリダイト）

クロメート化成コーティング (MIL-DTL-5541 クラス 1A またはクラス 3) は、防食と塗料の密着性を目的として航空宇宙および防衛分野で広く使用されています。寸法の蓄積（0.25 ～ 1 µm）が実質的になく、導電性が維持されるため、EMI/RFI シールド用途に適しています。六価クロム酸塩 (Cr⁶⁺) の環境規制により、現在、ほとんどの施設では三価クロム酸塩 (Cr3⁺) 配合物が標準となっています。

粉体塗装と液体塗料

粉体塗装アルミニウム鋳造により、厚さ 60 ～ 120 μm の耐久性と耐衝撃性に優れた仕上げが施されます。前処理 (リン酸鉄、ジルコン酸塩、またはリン酸亜鉛) によってコーティングの密着性と耐食性が決まります。クロムフリーのジルコン酸前処理は、自動車外装アルミニウム部品の標準となっています。液体プライマー トップコート システムは、より厳密な膜厚制御が必要な場合、またはマスキングの複雑な形状により粉体塗装が実用的ではない場合に使用されます。

ショットブラストとタンブリング

直径 0.2 ～ 0.8 mm のスチールまたはセラミック ショットによるショット ブラストは、酸化皮膜の鋳放し表面を洗浄し、外観を改善し、表面に 50 ～ 150 MPa の有益な圧縮残留応力を導入するために日常的に使用されます。 A357 航空宇宙用鋳物の制御されたショットピーニングは、この圧縮応力メカニズムにより高サイクル用途で疲労寿命を 30 ～ 60% 延長することが示されています。セラミックメディアでのタンブリング (振動仕上げ) により、エッジのバリが取り除かれ、複雑な形状でも手作業なしで表面仕上げが均一に向上します。

アルミ鋳物の品質検査方法

単一の技術ではすべての種類の欠陥を検出できないため、アルミニウム鋳物の効果的な品質検査には複数の補完的な方法が必要です。重要な部品の完全な品質システムには、目視検査、寸法測定、非破壊検査 (NDT) がすべて必要です。

• X線およびCTスキャン: 工業用 X 線 (2D ラジオグラフィー) は、アルミニウム鋳物の内部気孔率、介在物、収縮を検出するための標準的な方法です。 3D コンピュータ断層撮影 (CT) スキャンにより、ボクセル解像度が 5 ～ 50 µm までの体積欠陥マップが得られ、ASTM E2868 や ASTM E505 などの合格基準に照らして定量的な気孔率分析が可能になります。製造検査で 2D X 線が使用される場合でも、開発および初品検査では CT スキャンの使用が増加しています。
• 染料浸透検査 (DPI): DPI は、亀裂、コールドシャット、表面の多孔性などの表面破壊欠陥を明らかにします。安価であらゆるアルミニウム合金に適用可能です。 UV 光を使用するタイプ I (蛍光) 浸透システムは、可視染料システムよりも微細な欠陥を検出し、ASTM E1417 による航空宇宙鋳造の標準です。
• 三次元測定機 (CMM): タッチプローブまたは光学スキャナを備えた CMM は、GD&T コールアウトへの寸法準拠を検証します。新しい鋳造品の最初の製品検査では、通常、3 ～ 5 個のサンプルで限界寸法を 100% 測定する必要があります。製造検査では、ANSI/ASQ Z1.4 または Z1.9 に準拠した統計的サンプリングが使用されます。
• 硬度試験: ブリネル硬度 (HBW 5/250) はアルミニウム鋳物の標準です。これにより、熱処理が正しく行われたことを迅速かつ間接的に検証できます。A356-T6 は 75 ～ 90 HB を示すはずです。鋳造のままの A380 は 75 ～ 85 HB を示します。硬度試験は仕様準拠のための引張試験に代わるものではありませんが、100% の生産スクリーニングには役立ちます。
• 引張および疲労試験: 破壊機械試験は、個別に鋳造されたテストバーまたは切断された生産鋳物に対して、顧客の基準または内部品質計画によって指定された頻度で実行されます。 ASTM B108 は、重力鋳造および永久鋳型鋳造のテストバー鋳造手順を規定しています。

アルミニウム金属鋳造プロジェクトのコスト要因

アルミニウム鋳造プロジェクトのどこにコストが蓄積するかを理解することで、バイヤーとエンジニアは、個々の品目を最適化するだけでなく、総コストを削減する設計と調達の決定を下すことができます。ほとんどのアルミニウム鋳造プログラムにおける 5 つの最大のコスト要因は、金型の償却、原材料、エネルギー、スクラップ率、二次加工です。

工具の償却

少量の場合は、工具のコストが部品あたりのコストの大半を占めます。 50,000 ドルの HPDC ダイを 10,000 個の部品で償却すると、工具コストだけで部品あたり 5.00 ドルが追加されます。 100,000 部品の場合、1 部品あたり 0.50 ドルを寄付します。これが、たとえサイクルあたりのコストが高くても、少量のプロセス選択では砂型鋳造または低コストの重力工具を優先すべき理由です。通常、年間 2,000 ～ 5,000 個未満の部品の場合、工具の償却計算が有利になります。

合金コストと金属歩留まり

一次アルミニウムインゴットのコストは LME 価格に応じて変動し、過去 10 年間、1 トンあたり 1,500 ドルから 3,800 ドルの範囲で推移しています。二次 (リサイクル) アルミニウムのコストは一次アルミニウムより 20 ～ 40% 低く、ダイカスト作業の大部分で使用されます。金属歩留まり（注がれた総金属に対する完成鋳造重量の比率）は、砂型鋳造（大きなライザーを使用）の場合は 50 ～ 60%、HPDC（効率的なゲートを使用）の場合は 80 ～ 92% と変化します。アルミニウムコスト 1 トンあたり 2,000 ドルで年間 500 トンの操業で歩留まりが 10% 向上すると、材料コストが年間 100,000 ドル削減されます。

スクラップ率とその下流への影響

アルミニウム鋳造作業におけるスクラップ率は、よく運営されている大量生産の HPDC 施設では 2% 未満ですが、新しいプログラムの立ち上げ時やプロセス管理が不十分な鋳造工場では 10 ～ 20% の範囲です。 スクラップ率が 1% 増加するごとに、スクラップ部品に対してすでに実行されている二次作業のコストを考慮する前に、部品あたりのコストが約 1% 増加します。 欠陥が検出される前に大幅な機械加工が施された部品の場合、廃棄されるユニットあたりのコストは鋳造コストのみの 3 ～ 5 倍になる可能性があります。これが、リアルタイムのプロセス監視 (キャビティ圧力センサー、ダイ温度の熱画像処理、ショット プロファイル分析) への投資が、中程度の生産量であってもプラスの ROI をもたらす理由です。

二次的な操作

機械加工、熱処理、表面仕上げ、組み立て、漏れ検査は二次的な作業であり、部品コストの合計では鋳造コストを超えることがよくあります。製造コストが 4.00 ドルの鋳造品の場合、機械加工後は 18.00 ドル、熱処理後は 3.00 ドル、表面仕上げ後は 2.00 ドルかかり、マージンを除く合計 27.00 ドルとなります。製造のための設計 (DFM) レビューは、二次作業の削減に焦点を当てており、不必要な機械加工フィーチャーの削除、公差が許す限り鋳放し表面の使用、治具用の自動位置決めフィーチャーの設計組み込みなどにより、部品の機能を損なうことなく総製造コストを定期的に 15 ～ 30% 削減します。

アルミニウム鋳造技術の新たな発展

アルミニウム鋳造業界は、主に自動車の電動化と軽量化の要件により、過去 30 年間よりも過去 10 年間で技術的な進歩が見られました。いくつかの具体的な開発により、アルミニウム鋳造が何を生産できるか、またそのコストはどのような形になるかが変わりつつあります。

ギガキャスティングと構造ダイカスト

テスラが大型 HPDC 機械 (型締力 6,000 ～ 9,000 トン) を採用して、リア アンダーボディ構造全体を単一鋳物として製造し、70 ～ 100 個の個別に打ち抜き溶接された鋼部品を置き換えたことで、構造用ダイカストへの幅広い関心が引き起こされました。この製造アプローチにより部品数が減り、溶接や組み立ての手間が省かれ、重量が軽減されます。技術的な課題は、これらのスケールでの構造的完全性を実現するために十分に低い気孔率レベルを維持することです。 Silafont-36 や Aural-2 などの構造ダイカスト用に特別に開発された合金は、熱処理なしの鋳放し状態で標準 A380 よりも高い延性 (伸び率 10 ～ 15%) を提供し、必要に応じて T6 アップグレードが可能になります。

半固体金属鋳造（レオキャスティングおよびチクソキャスティング）

半固体金属 (SSM) 加工では、完全に液体ではなく、部分的に凝固したスラリー状態 (固形分率 40 ～ 60%) でアルミニウムを射出します。チキソトロピック スラリーは圧力下で流動しますが、液体 HPDC よりも乱流がはるかに小さいため、ガスの同伴と酸化物バイフィルムの含有量が最小限に抑えられます。 SSM 鋳造品は 0.1% 未満の気孔率レベルを実現し、T6 熱処理に完全に適合し、鍛造アルミニウムに近い機械的特性を実現します。プロセスコストは従来の HPDC より 20 ～ 40% 高くなりますが、ダイカストのフォームファクターで構造の完全性と熱処理性が必要とされる用途では、SSM は技術的に比類のないものです。

シミュレーションによる金型設計

鋳造シミュレーション ソフトウェア (MAGMASOFT、ProCAST、Flow-3D Cast) は、金型の製造前に充填パターン、凝固シーケンス、熱勾配、残留応力分布を高精度で予測できるところまで進歩しました。シミュレーション機能に投資しているファウンドリは、工具の試用と最初の製品の不合格が 30 ～ 50% 削減されたと報告しています。経済的なケースは単純です。年間 30,000 ～ 80,000 ドルのシミュレーション パッケージにより、年間 200 ～ 300 万ドル以上の金型プロジェクトを実行している鋳造工場では、金型の手戻りやスクラップが大幅に節約されます。

ツーリングとコアの積層造形

3D プリントされた砂型と中子 (ケイ砂のバインダー ジェット プリンティングによって製造) は、砂型鋳造のリードタイムを数週間から数日に短縮し、従来の中子ボックス ツールでは不可能だった複雑な内部形状を可能にしました。以前は 15,000 ドルのコア ボックス ツールと 6 週間のリードタイムが必要だった砂中子を、24 ～ 48 時間で 200 ～ 800 ドルで印刷できるようになりました。ダイカストの場合、レーザー粉体層融合によって製造された積層造形コンフォーマル冷却インサートとショット スリーブ ライナーにより、高生産プログラムでの熱管理とダイ寿命が大幅に向上します。
