ダイカストの主な利点は何ですか?

ダイカストの主な利点は、後処理を最小限に抑えながら、複雑で寸法的に正確な金属部品を高速で大量に製造できることです。ダイカストは、単一の生産サイクルで、他のほとんどの金属成形プロセスでは実現できない厳しい公差、滑らかな表面仕上げ、一貫した再現性を実現します。自動車、エレクトロニクス、航空宇宙、消費財など、精度とスループットの両方が重要な業界にとって、ダイカストは効率と品質の交差点に位置します。

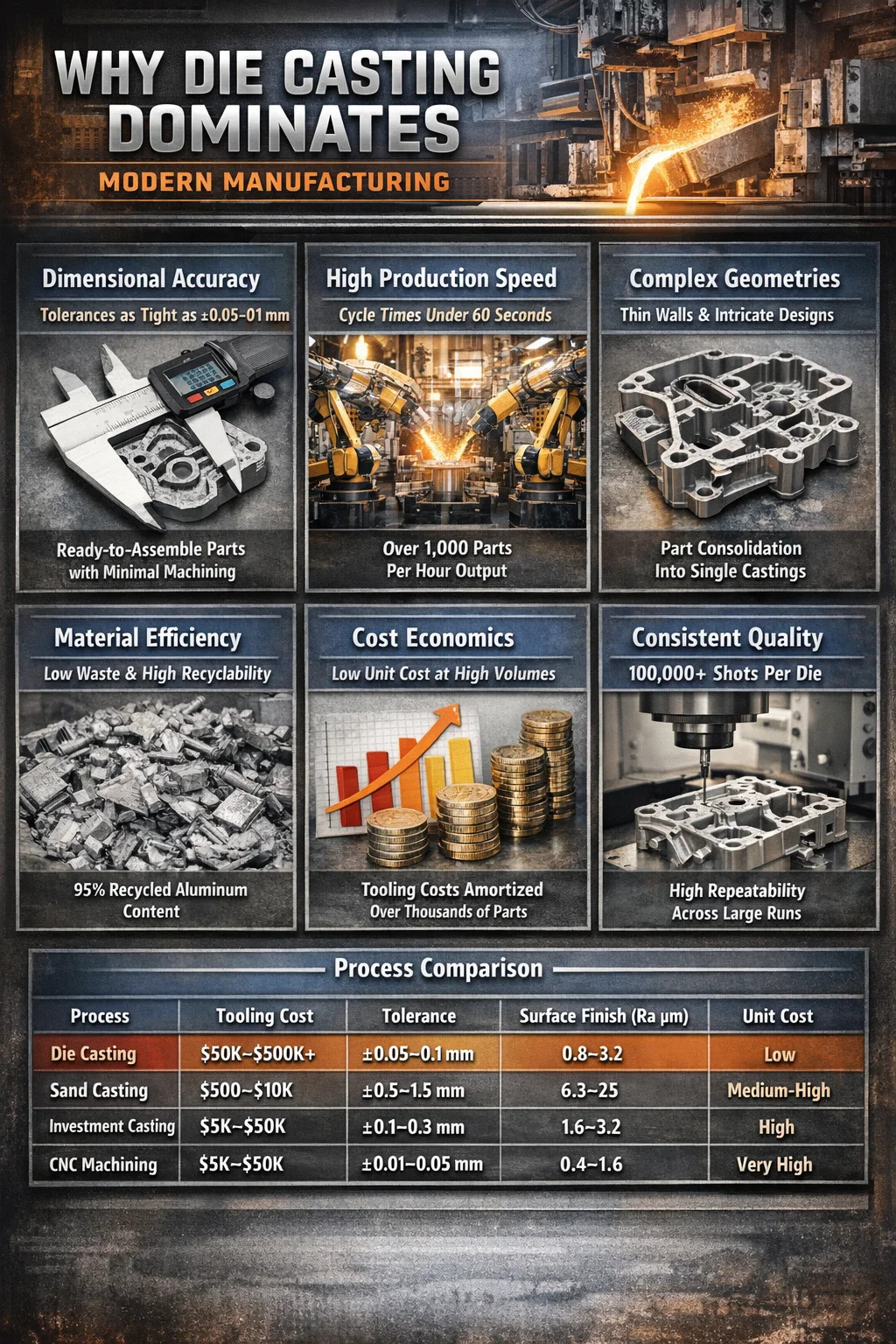

この記事では、寸法精度、速度、材料効率、コスト経済性、競合プロセスとの比較などを取り上げ、ダイカストが現代の製造において支配的な地位を占めている理由を正確に説明します。

寸法精度と厳しい公差

ダイカスト 一貫して厳しい公差を達成 ±0.1mm ほとんどの機能と精密工具セットアップでは、±0.05 mm の公差が達成可能です。このレベルの精度はプロセス自体に組み込まれています。溶融金属は高圧 (合金や部品の形状に応じて 1,500 psi から 25,000 psi 以上の範囲) で硬化鋼のダイに射出され、数十万回のショットにわたってその形状を維持します。

これが実際に意味することは、部品はダイカストプロセスから出てきてすぐに組み立てられるか、または簡単な二次加工のみが必要になるということです。多くの場合、穴、ネジ、ボス、リブ、アンダーカットは部品に直接鋳造できます。通常、公差が ±0.5 mm 以下である砂型鋳造と比較して、ダイカストでは CNC 仕上げ作業の必要性が大幅に減少します。

たとえば、自動車のトランスミッション ハウジングの場合、ベアリング シートの穴の位置はミリメートルの何分の 1 以内に保たれなければなりません。ダイカストアルミニウムハウジングはこれを金型から直接実現し、部品あたりの機械時間を 20 分の CNC 作業から 3 ～ 5 分の軽い仕上げまで短縮します。

高い生産速度とサイクルタイム

スピードはダイカストプロセスの決定的な強みの 1 つです。部品のサイズと合金に応じて、サイクル時間は、小さな亜鉛ダイカスト部品の場合は 10 秒未満から、大きなアルミニウム部品の場合は 60 ～ 90 秒の範囲です。複数のキャビティの金型を稼働する 1 台のダイカスト機で、シフトごとに数千の完成部品を生産できます。

特に亜鉛ダイカストは非常に速いです。小型の亜鉛部品 (コネクタ ハウジング、ロック機構、小型構造部品) は、次の速度を超える速度で生産できます。 1時間あたり1,000ショット ホットチャンバーマシンで。このスループットは、棒材からのインベストメント鋳造、鍛造、または機械加工では達成できません。

自動車分野の高圧ダイカスト (HPDC) ラインは、自動化された部品の抽出、トリミング、品質検査がセルに直接組み込まれており、ほぼ継続的に稼働しています。適切に最適化された HPDC セルは、アルミニウム製のエンジン マウントまたはギア ハウジングを生成し、 1 シフトあたり 400 ～ 600 個の完成部品 オペレータの介入を最小限に抑えます。

この速度の利点は、大規模な生産を行う場合にはさらに大きくなります。年間 500,000 個の同一部品が必要な場合、工具の単位あたりのコストは急速に償却され、サイクル タイムの利点は部品あたりの人件費の削減に直接つながります。

複雑な形状の機能

ダイカストでは、機械加工では法外に高価で、鍛造では不可能な複雑な形状の部品の製造が可能になります。内部通路、薄壁、複雑な外部プロファイル、統合された取り付け機能、および装飾的な表面テクスチャはすべて、単一のダイカスト部品に組み込むことができます。

薄肉性能

アルミニウム ダイカストは通常、次の肉厚を達成します。 1.5～2.5mm 。亜鉛は流動性に優れているため、厚さの薄い壁を作ることができます。 0.4mm 小さな部分で。この機能は、自動車および航空宇宙アプリケーションの軽量化、および家電製品の筐体のサイズ縮小にとって重要です。

部品の統合

ダイカスト形状機能の最も経済的に重要な用途の 1 つは、部品の統合、つまり以前は複数の製造および組み立てられたコンポーネントを 1 つのダイカスト部品に結合することです。テスラの大型ダイカスト（Giga Casting）の使用が統合 70 を超える個別のプレス加工および溶接部品 モデルYのリアアンダーボディ構造をアルミダイカスト一体成型で一体化。これにより、車体構造の大部分にわたる組立治具、溶接ロボット、接合作業が不要になりました。

同様のロジックは、多くの業界の小規模な規模にも当てはまります。ダイカスト油圧マニホールド ブロックは、機械加工されたブロックと複数の溶接継手およびポートを置き換えることができ、部品点数と潜在的な漏れ箇所の両方を削減します。

表面仕上げ品質

ダイカストでは、次の範囲の表面仕上げが得られます。 Ra0.8～3.2μm 追加の機械加工や研磨を行わずに、金型から直接製造されます。これは砂型鋳造 (Ra 6.3 ～ 25 μm) よりも大幅に滑らかで、軽機械加工に匹敵します。

滑らかな鋳放しの表面は、大規模な表面処理を行わずに、直接塗装、粉体塗装、陽極酸化処理、またはメッキに適しています。ハンドル、ハウジング、装飾トリムなどの消費者向け製品の場合、これは仕上げコストが削減され、市場に出せる外観が得られるまでの時間が短縮されることを意味します。

ダイカスト金型では、テクスチャーのある表面、ロゴ、部品番号、細かいディテールを金型の面に直接組み込むこともできるため、ブランド化や識別が二次的な操作として適用されるのではなく、組み込まれます。

材料効率とリサイクル性

ダイカストはニアネットシェイププロセスであり、完成した鋳造品に含まれる金属の体積が消費される金属の体積に近いことを意味します。固体ビレットからの機械加工とは異なり、複雑な部品の材料除去率は 50 ～ 80% が一般的ですが、ダイカストでは比較的スクラップが発生しません。ランナーシステム、オーバーフローウェル、フラッシュは切り取られ、溶解炉に直接リサイクルされます。

ダイカストに使用される主な合金 (アルミニウム、亜鉛、マグネシウム、銅ベースの合金) はすべてリサイクル可能です。二次アルミニウム合金（一次精錬金属ではなく、リサイクルされたスクラップから製造される）は、ダイカストに使用されるアルミニウムの大部分を占めており、その製造には エネルギーの約5% ボーキサイト鉱石から一次アルミニウムを製造するために必要です。これにより、ダイカストは、一次金属投入に依存する金属成形プロセスと比較して、本質的により持続可能な金属成形プロセスになります。

大量生産では、金属の歩留まりがわずかに改善されただけでも、コストに大きな影響を及ぼします。 1 日あたり 10,000 kg のアルミニウムを鋳造する施設では、歩留まりが 70% から 75% に向上し、1 日あたり 500 kg の販売可能な金属が回収され、投入コストとエネルギー消費量が大幅に削減されます。

大規模なコスト経済性

ダイカストの初期金型コストは高額です。中程度の複雑さのアルミニウム部品の生産金型には通常、次のような費用がかかります。 50,000ドルと250,000ドル 、キャビティのサイズ、複雑さ、数に応じて異なります。非常に大きな構造用鋳物やマルチスライド ツールの場合、コストが 500,000 ドルを超える場合があります。この前倒し投資が、少量用途向けのダイカストの主な障壁となっています。

ただし、金型コストが十分な生産量 (通常は 20,000 ～ 50,000 部品以上) にわたって償却されると、ダイカストの単位あたりのコストは代替品を大幅に下回ります。速いサイクルタイム、部品あたりの最小限の労働力、低いスクラップ率、および二次作業の削減の組み合わせにより、競合プロセスが量的に匹敵することのできないユニットエコノミクスプロファイルが作成されます。

表は、ダイカストが適している場所を示しています。ダイカストは少量生産では最も安価なオプションではなく、究極の精度を求める CNC 機械加工には適していません。しかし、良好な精度、滑らかな表面、低い単位あたりのコストを必要とする複雑な部品の中量産から大量生産では、他のプロセスでは完全に代替できない地位を占めています。

長期にわたる生産実行にわたる一貫性と再現性

アルミニウムダイカストで使用される硬化 H13 鋼ダイは、通常、次のように評価されます。 10万～20万ショット 修理や交換が必要になる前に。亜鉛鋳造ダイスは、より低い温度と圧力下で動作し、通常、 100万ショット 。この耐用年数を通じて、金型の寸法の変化は最小限に抑えられます。つまり、部品の寸法は最初のショットから最後のショットまで仕様の範囲内に留まります。

この再現性は組立ライン製造にとって非常に重要です。何千もの同一の部品を複数のサプライヤーから調達した他のコンポーネントと組み合わせる必要がある場合、精度と同じくらい一貫性が重要です。ショット 1 で正しくフィットするダイカスト ブラケットは、ショット 100,000 回でも同様にフィットするはずです。適切にメンテナンスされたダイカスト作業では、正しくフィットします。

最新のダイカストマシンは、閉ループのプロセス制御を使用して、射出速度、圧力、金型温度、冷却時間などのショットパラメータを狭いウィンドウ内で維持し、同じ金型仕様が使用される場合でも、シフト、オペレータ、さらには設備全体にわたって部品特性の一貫性を維持します。

合金のオプションと機械的特性

ダイカストは単一の素材に限定されません。最も一般的に使用されるダイカスト合金は、それぞれ特定の性能プロファイルを提供します。

• アルミニウム合金 (A380、A383、ADC12): 最も広く使用されているダイカスト素材。優れた強度重量比、優れた耐食性、良好な熱伝導率。引張強さは通常 300 ～ 330 MPa です。自動車構造部品、電子機器ハウジング、ポンプ本体に最適です。
• 亜鉛合金 (ザマック 3、ザマック 5、ZA-8): アルミニウムよりも密度が高いですが、優れた鋳造流動性により、最も薄い壁と最も細かいディテールを実現します。引張強さ280～400MPa。ロック、金具、コネクタ、精密ミニチュア部品などに幅広く使用されています。
• マグネシウム合金（AZ91D、AM60）： ダイカストに使用される構造用金属としては最も軽量で、アルミニウムより約 35% 軽い。引張強さ230～260MPa。自動車の計器パネル、ステアリングコラム、ラップトップシャーシでの使用が増加しています。
• 銅合金（黄銅、青銅）： 耐食性、導電性、軸受特性が要求される箇所に使用されます。鋳造温度の上昇により工具の摩耗が増加します。

ダイカスト部品の機械的特性は、鋳造品の微細気孔のために一般に鍛造品よりも低くなりますが、大部分の構造用途には十分です。アルミニウム ダイカストの熱処理 (T5 または T6 焼き戻し) により、必要に応じて強度と硬度をさらに向上させることができますが、これは真空アシストまたはスクイズ ダイカスト プロセスで製造された低気孔率部品に限定されます。

ダイカストが最も価値を発揮する用途

ダイカストのどこが優れているかを理解することは、競合するプロセスよりもダイカストをいつ指定する必要があるかを明確にするのに役立ちます。

自動車産業

自動車部門が大まかに占める アルミダイカスト生産量全体の70％ 世界的に。エンジン ブロック、トランスミッション ケース、クラッチ ハウジング、オイル ポンプ、デフ ケース、サスペンション ブラケット、EV バッテリー ハウジングはすべてダイカストで作られるのが一般的です。燃費とEV走行距離の向上を目的とした車両の軽量化により、鉄鋼鋳物からアルミダイカストへの移行が加速しています。

家庭用電化製品

ノートパソコンのフレーム、スマートフォンの内部構造フレーム、カメラ本体、およびオーディオ機器のハウジングは、主にアルミニウムとマグネシウムのダイカストで製造されます。統合された放熱機能と取り付けボスを備えた薄肉構造フレームを製造できるため、ダイカストはこの分野で推奨されるプロセスとなっています。

産業機器および電動工具

ギアボックス ハウジング、モーター エンド キャップ、空圧および油圧バルブ ボディ、電動工具のハウジングは、耐久性と寸法精度を高めるために大量のダイカストで製造されています。複雑な内部ポートを油圧バルブ本体に統合できることは、機械加工された代替品と比較したダイカスト特有の利点です。

ハードウェア、ロック、付属品

亜鉛ダイカストは、ドア金具、南京錠本体、キャビネット付属品、配管器具、電気コネクタの大量生産で主流を占めています。亜鉛ダイカストの細部の解像度と表面仕上げは、機械加工で達成可能なものと同等かそれを超えており、単位体積あたりのコストは数分の一です。

プロセスの選択に考慮すべき制限事項

ダイカストはあらゆる用途に最適な選択ではありません。制限を明確にしておくことで、コストのかかる間違いを防ぐことができます。

• 多額の工具投資: 少量生産 (10,000 ～ 20,000 部品未満) では、工具コストを競争力を持って償却できないことがよくあります。砂型鋳造またはインベストメント鋳造は、少量であればより経済的です。
• 気孔率: 標準的な高圧ダイカストでは、鋳物内に空気が閉じ込められ、微細気孔が発生して溶接性が制限され、熱処理が困難になります。真空ダイカストとスクイズキャスティングはこれを軽減しますが、プロセスコストが増加します。
• 限られた合金範囲: すべての金属がダイカストに適しているわけではありません。鋼やチタンなどの高融点合金は、極端な温度を必要とし、金型の摩耗が早いため、商業的にダイカストされることはありません。
• パーツ サイズの制約: 非常に大きな部品には、非常に大型で高価な機械が必要です。型締力が 6,000 トンを超える構造用ダイカストマシンは現在存在していますが、部品サイズには依然として実際的な制限があります。
• 設計上の制約: 収縮欠陥を避けるために、壁の厚さは比較的均一に保つ必要があります。深いアンダーカットや特定の内部形状にはサイドアクションやコアが必要となり、工具の複雑さとコストが増加します。

これらの制限はいずれも、ダイカストの核となる利点を否定するものではありません。これらの制限は、ダイカストが最適な選択肢となる動作範囲を定義しているだけです。

ダイカスト能力を拡張する新たな開発

ダイカストプロセスは進化し続け、その応用範囲を拡大し、歴史的な限界に対処しています。

真空ダイカスト

射出前に金型キャビティから空気を排出することにより、真空ダイカストでは気孔率が大幅に減少します。これにより、アルミダイカストの T6 熱処理が可能になり、降伏強度が向上します。 30～50% 鋳放し状態と比較して、これまで鍛造品に限定されていた構造用途の可能性を広げます。

半固体ダイカスト（レオキャスティング、チクソキャスティング）

金属を半固体状態（完全に液体ではなく、部分的に固化してスラリーにする）で射出することで、射出中の乱流と閉じ込められたガスが軽減されます。半固体ダイカストは鍛造品に近い微細構造を持ち、優れた機械的特性と溶接性を備えています。自動車構造部品での採用が増えています。

大型構造用ダイカスト

6,000 ～ 9,000 トンの型締力を持つ機械が、自動車構造用の巨大鋳造品に導入されています。これらのシステムは、テスラによって量産で先駆けられ、現在では複数の OEM によって採用されており、以前は数十の打ち抜きおよび溶接されたコンポーネントを必要とした単一の鋳造でボディ・イン・ホワイトの構造を製造します。これは、車両構造の製造方法における根本的な変化を表しています。

シミュレーション主導のツーリング設計

高度なモールド フローおよび凝固シミュレーション ソフトウェアにより、金属を切断する前にダイカスト ツールを最適化できます。ゲートの位置、ランナーの形状、オーバーフローの配置、冷却チャネルの設計がデジタル的に検証されるため、必要なツールの反復回数が減り、設計から最初の製造部品までの時間が短縮されます。これにより、ダイカスト金型開発の歴史的に高いコストとスケジュール上のリスクが軽減されます。
