ダイカストの製作時間はどれくらいかかりますか？

どのくらいの期間で行うか ダイカスト 取る？直接的な答え

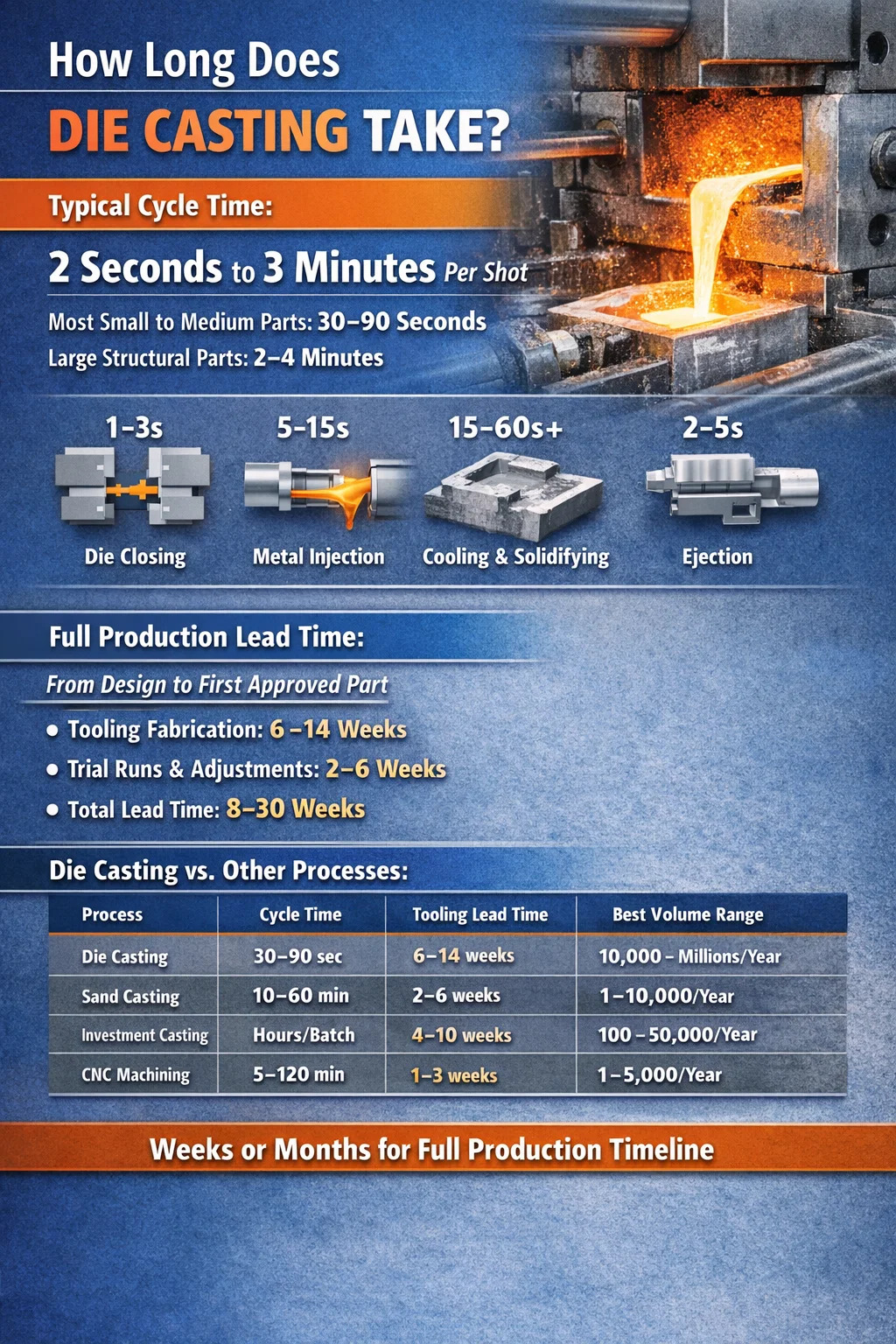

1 回のダイカスト サイクルでは通常、次のいずれかの時間がかかります。 2秒～3分 、部品のサイズ、合金の種類、壁の厚さ、機械の構成によって異なります。自動車のブラケット、ハウジング、家庭用電化製品に使用される種類のほとんどの中小型アルミニウムまたは亜鉛部品の場合、現実的なサイクル タイムは次の範囲に収まります。 30秒と90秒 。電気自動車用の大きなマグネシウムまたはアルミニウムの構造部品では、その時間が 1 ショットあたり 2 ～ 4 分に押し上げられる可能性があります。

このサイクル タイムの数字は、物語の一部にすぎません。最初の良品部品がラインから出荷される前に、ダイカスト作業には金型の製作 (6 ～ 14 週間かかる場合があります)、機械のセットアップ、金型の予熱、試射、および寸法検証が含まれます。未加工の設計から承認された製造部品に至るまでの完全なタイムラインは、数秒ではなく、数週間または数か月で測定されます。

ショットごとのサイクルと全体の生産タイムラインの両方を理解することは、バイヤー、エンジニア、運用チームが現実的な期待を設定し、コストのかかるスケジューリング エラーを回避するのに役立ちます。

ダイカストプロセス: 段階ごとの時間の内訳

すべてのダイカスト サイクルは、いくつかの連続した段階で構成されます。それぞれに時間がかかり、どの段階でも遅延がサイクル全体に連鎖していきます。各ショット内で実際に何が起こるかは次のとおりです。

型締めとクランプ

ダイの 2 つの半分 (固定ダイの半分とエジェクタ ダイの半分) は一緒に集められ、高いクランプ力でロックされます。 400 トンのコールドチャンバーマシンの場合、このステップにはおよその時間がかかります 1～3秒 。定格トン数が高い大型の機械はより多くの質量を移動するため、閉じてロックを確認するだけで 3 ～ 5 秒かかる場合があります。クランプ力が不十分だとバリ欠陥が発生するため、このステップを任意に急ぐことはできません。

金属注入

溶融金属は圧力下で金型キャビティに押し込まれます。ホット チャンバー ダイカスト (主に亜鉛、鉛、錫合金に使用) では、射出機構が溶湯に浸されるため、充填時間が非常に速くなります。 0.01～0.5秒 。アルミニウム、銅、マグネシウムに使用されるコールド チャンバー ダイカストでは、まず金属を別のショット スリーブに取り込む必要があり、射出開始までに数秒かかります。コールドチャンバーでの実際のキャビティ充填プロセスは依然として行われます。 0.01～0.1秒 ただし、レードリングを含む合計の射出フェーズは 5 ～ 15 秒に近くなります。

固化と冷却

これは、ほとんどのダイカスト サイクルの中で最も長い段階です。射出後、金属は十分に冷却され、歪みなく射出できる十分な構造的剛性が得られる必要があります。冷却時間は、部品の形状、壁の厚さ、合金の特性、および金型の水冷チャネルがどの程度適切に設計および維持されているかによって異なります。

薄肉の亜鉛部品 (1.5 ～ 2.5 mm の壁) は凝固する可能性があります。 3～8秒 。壁が 3 ～ 5 mm のアルミニウム部品には通常、 15～40秒 。 6 ～ 10 mm のセクションを持つ厚い構造用アルミニウム鋳造には、 60～120秒 またはそれ以上。多孔性や反りを生じさせずに冷却時間を短縮することは、大量ダイカストにおける主要なエンジニアリング課題の 1 つです。

型開きと部品の取り出し

部品が十分に固まると、金型が開き、エジェクター ピンが鋳物をキャビティから押し出します。この機械的なシーケンスは通常、 2～5秒 。部品はコンベアまたは急冷タンクに落下します。突き出し力は慎重に調整する必要があります。小さすぎると部品が固着します。多すぎると、薄い部分が破損したり変形したりします。

金型の潤滑とリセット

突き出し後、ロボットまたはスプレー システムにより、キャビティ表面に離型剤 (通常は水ベース) が塗布されます。これにより、固着が防止され、金型の温度管理に役立ちます。スプレー時間は次のように異なります。 2～10秒 金型の複雑さとスプレーノズルの数によって異なります。余分な潤滑剤を除去するためのブローオフ サイクルでは、さらに 1 ～ 3 秒かかります。その後、ダイが閉じて次のサイクルが始まります。

合金および部品タイプごとの標準的なサイクル タイム

合金が異なれば、熱特性、射出圧力、凝固挙動も異なります。以下の表は、部品サイズのカテゴリにわたる一般的なダイカスト材料の代表的なサイクル時間を示しています。

亜鉛は、融点が低く (約 380 ～ 420 °C)、凝固が速く、取鍋のステップが不要なホットチャンバー機械との互換性があるため、常に最短のサイクル時間を実現します。アルミニウムは熱質量が高く、注入温度 (620 ～ 680°C) が高いため、かなり長い冷却時間を必要とします。鋳込み温度が 900°C を超える銅合金は、堅牢な金型材料と長時間にわたる冷却を必要とするため、ダイカストの中で最も遅い合金の 1 つとなります。

ダイカストの所要時間を制御する要因

サイクル タイムは、機械メーカーによって割り当てられる任意の数値ではありません。これは、エンジニアが測定、モデル化し、かなりの程度まで制御できる特定の物理変数とプロセス変数に起因します。最も影響力のある要因は次のとおりです。

肉厚と部品の形状

冷却時間は、おおよそ壁厚の 2 乗に比例します。壁の厚さが 2 倍になると、他のすべてが同じ場合、必要な冷却時間はおよそ 4 倍になります。 20 秒で冷却される公称壁厚 3 mm の部品を 6 mm に再設計すると、約 80 秒かかります。これが、製造容易性を考慮した設計 (DFM) のレビューが、材料を節約するだけでなく、サイクル タイムとピースあたりのコストを管理可能に保つために、均一で薄い壁を一貫して推進している理由です。

ジオメトリも充填時間に影響します。幅の狭いランナー、薄いリブ、および複数のコアを備えた複雑なキャビティでは、射出速度を遅くする必要があり、そうしないと乱流による気孔が発生する危険があります。深いポケットやアンダーカットのある部品には、開閉シーケンスに機械的なステップを追加するサイドアクション (スライドコア) が必要です。

金型の温度管理

ダイ温度はサイクル タイムに直接的かつ強力な影響を与えます。冷たすぎる金型は、早期固化、ミスラン、および冷間停止を引き起こします。ダイが熱くなりすぎると冷却時間が長くなり、はんだ付け（金属がダイにくっつく）の危険が生じます。アルミニウムダイカストの最適な金型温度ウィンドウは通常、 150～250℃ キャビティ表面では、内部の水冷チャネルと外部スプレー冷却の組み合わせによって維持されます。

金型温度コントローラー (DTC) は、加熱された水または油を金型内に循環させて、起動時の温度を安定させ、継続的な生産中にその温度を維持します。適切に設計された冷却回路は、同じ形状の最適化されていないダイと比較して、凝固時間を 20 ～ 35% 短縮できます。冷却ラインの配置が適切でなく、厚い部分から遠すぎると、ホットスポットが残り、オペレータは部品の歪みや膨れを避けるために冷却時間を人為的に延長する必要があります。

機械トン数と速度

機械のトン数が大きくなると、高速の油圧または電気駆動装置を使用しても、重いプラテンを移動させるため、金型の開閉ストロークにより長い時間がかかります。 160 トンの機械は 1.5 秒でクランプ サイクルを完了する可能性があります。自動車構造部品を製造する 2,000 トンの機械では、クランプだけで 5 ～ 8 秒かかる場合があります。電動ダイカストマシン (サーボ駆動) は一般に、古い油圧専用マシンよりも高速かつ再現性の高いクランプと射出動作を実現し、中型部品では 1 サイクルあたり 2 ～ 5 秒のトリミングが行われることがよくあります。

キャビティの数

マルチキャビティ金型は、サイクル タイムを比例的に増加させることなく、ショットあたりにより多くの部品を生産します。小型の亜鉛コネクタ用の単一キャビティ ダイは、1 サイクルあたり 15 秒で動作し、1 分あたり 4 ショットを生成します。同じ機械上の同じ部品の 16 個のキャビティの金型は、依然として 1 サイクルあたり約 15 ～ 20 秒で稼働しますが、現在は 1 サイクルあたり 16 個の部品を生産するため、1 個あたりの時間が 15 秒から 1.5 秒未満に効果的に短縮されます。その代償として、ダイのコストが高くなり (16 キャビティの亜鉛ダイのコストが 80,000 ～ 150,000 ドルであるのに対し、単一キャビティの場合は 15,000 ～ 30,000 ドルかかります)、品質管理がより複雑になります。

自動化レベル

オペレータが金属を取り回し、手で部品を取り外し、手持ちガンで金型にスプレーする手動操作では、サイクル タイムに 10 ～ 30% のばらつきが生じます。ロボットによる抽出、自動スプレー システム、および統合されたトリミング プレスにより、このばらつきが解消されます。自動車部品を生産する完全自動化された大量生産プラントでは、サイクル間の変動が通常 1 秒未満に抑えられ、正確なスループット予測と一貫した冶金品質が可能になります。

ダイカストのリードタイム: 設計から最初の生産部品まで

バイヤーやプロジェクト マネージャーにとって、ショットあたりのサイクル タイムは、注文書から最初に承認された出荷までの合計リード タイムほど直接的な意味を持つものではないことがよくあります。このタイムラインはいくつかの異なるフェーズに分かれています。

金型の設計と製作

ダイカスト金型は、H13 熱間工具鋼または同等グレードから作られた複雑な精密機械加工ツールです。中程度の複雑さのアルミニウム ダイカスト ツール (単一キャビティ、中程度の形状、サイド アクションなし) には通常、次のような時間がかかります。 6～10週間 承認された設計に基づいて製造します。複数のサイドアクション、複雑な内部冷却、または厳しい寸法公差を備えたダイでは、時間がかかる場合があります。 10～16週間 。工具のコストは、単純な亜鉛ダイの場合は約 15,000 ドルから、真空システムと複数のコアを備えた大型の構造アルミニウム ダイの場合は 300,000 ドル以上と多岐にわたります。

中国や東南アジアのサプライヤーは、ツーリングに 4 ～ 6 週間かかると見積もることがよくありますが、これでは設計レビュー サイクルが除外されることが多く、試用ショット数が増加し、部品の承認が遅れるためにタイムラインが圧縮される可能性があります。

試打と部品認定

金型が機械に取り付けられた後、プロセスは T1 (最初の試行) ショットから始まります。これらの初期ショットは、射出速度、充填圧力、金型温度、冷却時間などの基本的なプロセス パラメータを確立するために使用されます。試験初日に金型が適合する部品を生産することは非常にまれです。ほとんどのプログラムの予算 2 ～ 4 ラウンドのトライアル 2 ～ 6 週間かけてプロセスを調整し、寸法の偏差に対処し、表面の欠陥を解決します。

自動車グレードのダイカストには、PPAP (製造部品承認プロセス) または寸法レポート、材料認証、プロセス能力調査 (重要な機能の Cpk ≥ 1.67) を含む同等の文書が必要です。この文書化フェーズでは、部品が寸法検査に合格した後、さらに 2 ～ 4 週間かかる場合があります。

合計リードタイムの概要

• 単純な部品、サイドアクションなし、非自動車: 8～14週間 工具の注文から最初に承認された出荷まで
• 中程度の複雑さの自動車用ダイカスト: 14～22週間
• 真空ダイカストとPPAPを使用した大型構造部品: 20～30週間
• プロトタイプダイカスト (ソフトツーリング、アルミニウムまたはカークサイトダイ): 2～4週間 、量に制限があり、精度が低い

ホットチャンバーとコールドチャンバーのダイカスト: 時間の比較

2 つの主要なダイカスト プロセス カテゴリは、基本的な機械アーキテクチャにより速度が大きく異なります。

ホットチャンバーダイカスト

ホットチャンバー機械では、射出シリンダー (グースネック) が溶融金属浴に永久に浸されます。プランジャーが後退すると、金属がチャンバー内に自動的に充填されます。金属が前進すると、グースネックを通って金型に押し込まれます。独立した取鍋工程がないため、 サイクルタイムが大幅に短縮される — 小さな亜鉛部品は、マルチキャビティ金型上で 1 時間あたり 300 ～ 500 ショットでサイクルできます。高温により浸漬された部品が急速に劣化するため、このプロセスは低融点合金 (亜鉛、鉛、錫、一部のマグネシウム) に限定されます。

コールドチャンバーダイカスト

コールドチャンバーマシンは、射出機構を溶解炉から分離します。各サイクルの前に、オペレーターまたは自動取鍋ロボットが測定された金属のショットをショット スリーブに移します。これは追加します 5～15秒 ホットチャンバーと比較してサイクルあたりの処理速度は高くなりますが、水没したグースネックを破壊する可能性があるアルミニウム、マグネシウム、銅などの高温合金の処理が可能です。重量ベースのダイカストの大部分、特に自動車用アルミニウム部品には、コールドチャンバーマシンが使用されています。

実際には、ホットチャンバー機械で製造された亜鉛コネクタのコストは、サイクル タイムだけで 1 個あたり 0.08 ～ 0.25 ドルかかる可能性があります。コールドチャンバーマシンでアルミニウムで再設計された同じ部品の形状は、1 個あたり 0.40 ドルから 1.20 ドルのサイクルタイム関連コストがかかる可能性があります。これは、年間数億台が 1 秒を争う大量生産の家庭用電化製品用途では、実際のコスト要因となります。

ダイカストと他の製造プロセスの速度の比較

ダイカストは、複雑な金属部品を大規模に製造するための最速の方法の 1 つですが、その速度の利点は大量生産で最も顕著になります。他の一般的な金属成形プロセスと比較すると、ダイカストの立場が明確になります。

砂型鋳造やインベストメント鋳造と比較したダイカストの速度の利点は大きく、フル生産で稼働すると部品あたり 10 倍から 50 倍高速になることがよくあります。この速度の利点と、優れた寸法再現性 (重要ではないフィーチャーの公差 ±0.1 mm が日常的に維持される) を組み合わせることで、年間約 10,000 個を超える量の自動車、家庭用電化製品、家電製品の製造においてダイカストが主流となっている理由が説明されています。

ダイカストのサイクルタイムを短縮する戦略

大量生産では、サイクルタイムが 5 秒短縮されただけでも、目に見えるコスト削減に直接つながります。負担率 120 ドル/時間のマシンで 1 サイクルあたり 60 秒で部品を実行すると、1 サイクルあたり 2.00 ドルのコストがかかります。これを 50 秒に短縮すると、1 個あたりのコストは 1.67 ドルに下がります。これは、材料、労働力、諸経費を変更せずに 16.5% の削減になります。年間 100 万部品の場合、プロセスを 1 回改善するだけで年間 330,000 ドルの節約になります。最も効果的なサイクル タイム短縮戦略は次のとおりです。

冷却回路設計の最適化

コンフォーマル冷却 - 冷却チャネルが直線ではなくキャビティの輪郭に沿っている場合、次のような方法で冷却時間を短縮できます。 20～40% 従来のドリルチャンネルと比較して。コンフォーマルチャネルは積層造形 (工具鋼インサートの 3D プリンティング) を使用して製造され、冷却水を複雑な表面のより近くに配置します。工具の先行コスト割増 (通常、インサート セットごとに 10,000 ドルから 40,000 ドルの追加料金) は、大量のプログラムですぐに回収できます。

増圧圧力を適切に使用する

キャビティ充填直後に高い増圧圧力 (第 2 段階の圧力) を適用すると、金属が細部まで押し込まれ、凝固中の収縮が補償されます。適切な強化により微細孔が減少し、その結果、より薄い壁が可能になり、より速く冷却されます。これは間接的ではありますが、部品設計の信頼性を向上させてサイクル時間を短縮する効果的な方法です。

突き出し温度を最小限に抑える

形状が反りにくく、エジェクタ ピンの配置が正しい場合、多くのオペレータが想定しているよりも高い温度で部品を取り出すことができます。熱画像と反り測定を使用したテストにより、チームは実験的に安全な最小冷却時間を特定できます。多くの実稼働プログラムでは、初期セットアップ後に再最適化されなかったため、冷却時間が必要より 10 ～ 20% 長く実行されます。

リアルタイムのプロセス監視を実装する

キャビティ圧力、プランジャー速度、金型温度に関するセンサーを備えた最新のダイカストマシンは、ショットごとにプロセス パラメータを自動的に調整できます。この適応制御により、オペレーターが偶発的なショット不良を避けるために手動で設定する過度に保守的な冷却時間が防止されます。一貫したプロセス条件によりスクラップ率も低下し、マシンサイクルをまったく変更することなく正味スループットが効果的に向上します。

均一な肉厚を実現するための再設計

公称肉厚から大幅に逸脱した厚いボス、リブ、またはパッドはホット スポットを作成し、部品全体の最小冷却時間を決定します。厚い部分をくり抜き、半径の移行を追加し、固体パッドをリブ構造に置き換えることで、これらのボトルネックを解消できます。文書化された自動車用ブラケットの再設計では、最大肉厚を 8 mm から 5 mm に減らすことで (リブ形状による強度を維持しながら)、冷却時間が 75 秒から 42 秒に短縮されました。これは 44% の短縮であり、部品が大幅に小型で安価な機械クラスに移行しました。

キャスト後の操作とその時間要件

ダイカストショットは始まりにすぎません。ほとんどのダイカスト部品は、出荷または組み立ての準備が整う前に追加の作業が必要です。これらの鋳造後のステップにより時間が追加されるため、場合によっては鋳造サイクル自体よりも時間がかかるため、全体的な生産スケジュールに組み込む必要があります。

• トリミング/フラッシュ除去: フラッシュ (パーティング ラインの薄い金属フィン) とランナー/ゲート システムの除去。手動バリ取り: パーツごとに 30 ～ 120 秒。自動トリムプレス: パーツごとに 3 ～ 10 秒。
• ショットブラスト: 表面の洗浄と質感の向上。バッチ サイクル: パーツをロードする場合は 5 ～ 15 分。
• CNC加工： 鋳造面の穴あけ、タップ加工、精密フライス加工。時間は機能や器具によって 30 秒から 10 分と大きく異なります。
• 熱処理（アルミニウムの場合はT5/T6）： 解決策と人工老化には時間がかかります 6～24時間 合計であり、バッチオーブンのスケジュール設定が必要です。
• 表面仕上げ（陽極酸化処理、粉体塗装、塗装）： プロセスと仕上げクラスに応じて 1 ～ 48 時間。
• 検査・寸法測定： 最初の製品またはサンプル計画の CMM 検査: 包括的なレポートの場合、部品ごとに 10 ～ 60 分。

鋳造後の作業が含まれる場合、ジョブショップでの部品ごとの合計製造時間は、秒単位ではなく、時間または日単位で測定される場合があります。効率的な生産セルでは、ロボット抽出、インライン トリム プレス、統合コンベアを組み合わせて、作業間の時間を最小限に抑え、仕掛在庫を削減します。

ダイカスト時間に関するよくある誤解

ダイカストのスケジュールに関するいくつかの根深い誤解により、調達、プログラム計画、およびコスト見積もりに問題が生じます。

「ダイキャストはいつも速い」

ダイカストは、同じ部品を大量に繰り返し生産する場合に高速です。ツーリングのリードタイムがタイムラインの大半を占めるため、少量の場合は速くありません。 500 個のプロトタイプ注文の場合、金型のリードタイムは 10 週間であるため、最初の部品が完成するまでの時間の点では、ダイカストは CNC 機械加工やインベストメント鋳造よりも遅くなります。これが、一時的なアルミニウム工具を使用したプロトタイプのダイカストがカテゴリーとして存在する理由です。部品をより早く入手するために、妥協した工具寿命を許容します。

「サイクルタイムの短縮は常にコストの削減を意味します」

サイクル時間をプロセス安定最小値未満に短縮すると、スクラップ率と金型のメンテナンス頻度が増加します。冷却時間が 10 秒短縮され、スクラップが 2% から 8% に増加し、機械時間は節約されますが、金属コストと再加工コストが増加します。最適なサイクルタイムにより、機械時間だけでなく、良品あたりの総コストも最小限に抑えられます。これには、スクラップと再加工のコストを機械負荷率と合わせて考慮する必要があります。

「サプライヤーが見積もったリードタイムは合計リードタイムです。」

サプライヤーは通常、工具のリードタイムを見積もったり、場合によっては T1 サンプルのリードタイムを見積もったりします。設計レビューの繰り返し、顧客側の寸法承認、PPAP 文書の準備、物流などの時間が含まれることはほとんどありません。見積もられた工具製作時間を生産までの合計時間とみなしているバイヤーは、予定より 4 ～ 8 週間遅れていることがよくあります。現実的なプログラム計画では、部品の承認とサプライ チェーンのセットアップにサプライヤーの見積り日数が少なくとも 3 ～ 6 週間追加されます。
